Trükipidurite ohutuse juhtiv trend on kaitsta käitajat kiirust ohverdamata või takistades operaatorite suutlikkust töötada tootlikkusega vastavalt pidurdus- ja turvaseadmete tootjatele.
See eesmärk saavutatakse tööriistade abil, kaasa arvatud segmenditud või jaotatud tööriistad, mis on kergemad ja paremini juhitavad; turvaelemendid, mis takistavad tagamata töövahendite kukkumist; ja paindlikud tööriistade kujundused, mis vajavad vähem tööriista muudatusi. Seda on võimalik saavutada ka kergete kardinate, kaamera- ja nägupõhiste andurite, automaatika ja robotite ning mehaaniliste külg- ja tagakaitsmete abil.
Presspidurite ohutusvarustus peab tagama ohutuse, takistamata kiirust või tootlikkust.
Kerge hoidmine
Honeywell Wintriss pakub LazerSafe ™ LZS-003-HS kaitsesüsteemi hüdrauliliste pidurite jaoks. Seade on konstrueeritud nii, et see hoiab kasutajaid keeruliste paindude tegemisel ohututena.
LazerSafe kasutab löögi all oleva tsooni jälgimiseks kahte lame 40 mm laiuse laserkiiret, selgitas Honeywell Wintriss'i tootejuht Ashok Bhide (vt joonis 1 ). See võib tuvastada nii väikesed kui 4 mm takistused, olles siiski vibratsiooni suhtes tolerantsed. Laserkiirte laius ja saatja ja vastuvõtja asukoht, mis on paigaldatud pressi külge, annavad operaatorile piisavalt ruumi töötamiseks turvaliselt 20 mm kaugusel.
LazerSafe võib programmeerimissoovituste kõrvaldamiseks valikuliselt vaigistada eesmise ja tagumise tala sektsioone. Laseri lintide esi- ja tagaosa nihutamine ning laseri keskosa jälgimine ohutuse tagamiseks võimaldab operaatoril kasti kujundeid painutada ilma häire välja lülitamata.
Laserkiirte tagumise osa nihutamine võimaldab taustamõõtja eiramist takistada töökohtadel, mis vajavad ainult lühikest painutust. Need omadused soodustavad suuremat läbilaskevõimet, ohustamata operaatori ohutust, ütles Bhide.
Visioonipõhised kaitsemeetmed
Visionil põhinev ohutusseade on veel üks võimalus pidurite pidurdamiseks. SICK's V4000 on varustatud kaamera anduriga, mis kinnitub trükipiduri ülemisele silindrile, tagades kaitset rooli allapoole liikumise ajal (vt joonis 2 ). Süsteem loob turvamahu allpool stantsimist, mida jälgitakse sissetungi korral. Ohutusväljund annab signaali, et peatada rooli allapoole liikumine niipea, kui avastatakse sissetungiv objekt. Süsteem kasutab olemasolevaid lineaarseid skaalasid, et arvutada masinaga seotud teavet, näiteks ülemise tala asukohta, kiiruse suunda ja masina peatumisteekonda.
"Osad muutuvad keerulisemaks ja tsükli aeg muutub lühemaks", ütles Steve Aamodt, SICKi tööriistade turustaja. "Presspidurite ohutusvarustus ei tohi takistada tootlikkust ja läbilaskevõimet ning hoida operaatorit ohutult.
Ohutus algab tööriistadega
Pressipidurite ohutuse oluline aspekt on tööriistade süsteem ja see, kuidas need tööriistad masinale laaditakse, kinnitatud ja istuvad, ütles president Wun USA president Gunter Glocker.
Täpsus, segmenteeritud tööriistad turvapoldisüsteemiga ja iseseisvad hüdraulilised kinnitussüsteemid parandavad oluliselt kasutajate ohutust, ütles Glocker (vt joonis 3 ).
"Traditsiooniline ameerika hööveldatud, 10-12 jalga pikkune tööriist on käitaja jaoks raske ja tülikas ning nõuab tihti rohkem kui ühte operaatorit pressimispidurile laadimiseks ja mahalaadimiseks," ütles Glocker.
Segmenteeritud tööriistad ei ole pikemad kui 36 tolli - mõned on lühikesed kui 1 tolli. See segmentatsioon vähendab iga tööriista kaalu ja võimaldab ühel operaatoril tööriistu käsitseda, ütles Glocker.
Enamik neist on saadaval kaitsetihvtiga, mis takistab tööriista kukkumist silindrist või kinnitussüsteemist. Samuti kinnitavad ja kinnitavad hüdraulilised klammerdussüsteemid ja löögid automaatselt ja surevad automaatselt.
"See parandab operaatori turvalisust, sest ta ei pea tööriistu käsitsi ümber seadma ega tooma tööriista külge alla rammi," ütles ta.
Wila ram- ja voodikinnitussüsteemid ning tööriistad, millel on kaitsetihvtid ja iseseisvuse funktsioonid, on hiljuti laiendatud kasutamiseks Ameerika stiilis täppisinstrumentidega, ütles Glocker.
Wilsoni tööriista lõigatud tööriistad muudavad laadimise ja mahalaadimise ohutumaks ja võimaldavad ühe operaatori pressimispidurite seadistusi, ütles Pat Campbell, ettevõtte pressitööriistade jaotuse juht (vt joonis 4 ).
Löögid on konstrueeritud ohutusseadmetega, et vältida nende langemist ülemisest valgusest isegi siis, kui need ei ole kinnitatud. "See vähendab vigastuste ohtu prindipidurite seadistuste ja katkestuste ajal," ütles Campbell.
Kergematel tööriistadel on nuppudega, mis tõmbavad turvatangi sisse ja võimaldavad lihtsustatud vertikaalset koormust ja mahalaadimist. Suuremad, raskemad löögid on siiski varustatud kindlatega, mis nõuavad kasutajal tööriista lõppu lõpuni.
"Tänu oma kaalule on suuremate tööriistade eemaldamine pigem ohutum kui vertikaalselt vabastamine," lisas ta.
Campbell ütles, et Wilsoni lavastatud tööriistad vähendavad löögivahetuste ja surmade vahetamise vajadust. "Vähem tööriista muutusi tähendavad väiksemaid võimalusi vigastustele," ütles Campbell.

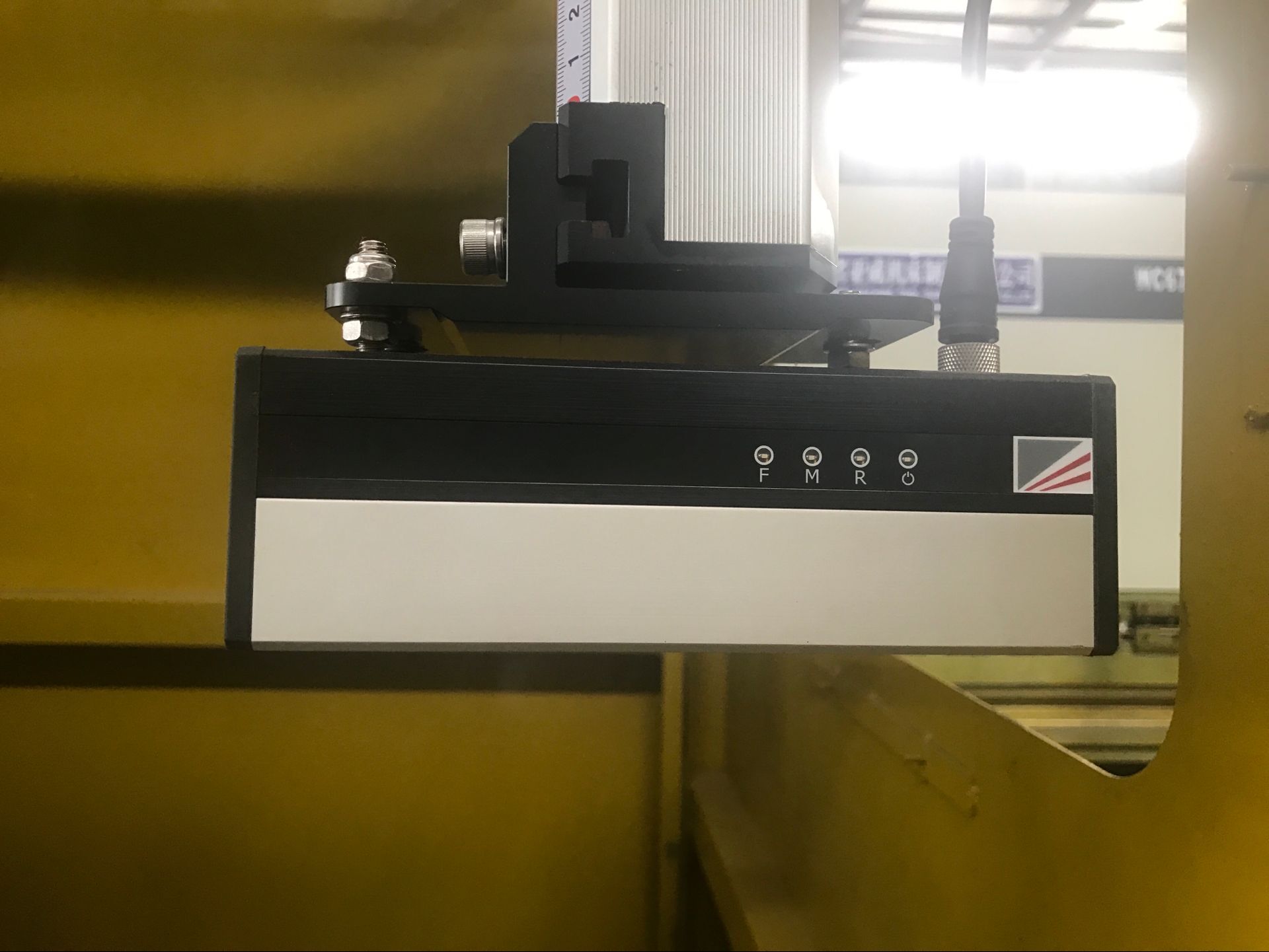

SICK's V4000 on varustatud kaamera anduriga, mis kinnitub trükipiduri ülemisele ramile. Punchi all olevat ala jälgitakse pidevalt sissetungi suhtes ja signaal lülitub masinast välja niipea, kui avastatakse sissetungiv objekt.
Hiljuti tutvustas Wilson PowerExpressi, hüdraulilist ülemise tala kinnitus- ja iseseisvussüsteemi (vt joonis 5 ). See on saadaval 2-jala pikkustes sektsioonides ja üks pressipidurite operaator võib süsteemi seadistada vähem kui tunni pärast, ütles Campbell.
"Me töötame ka välja kaaslase tükk - moodul-alumine madaldusseade," lisas ta.
Kõik Finn-Poweri pidurid tulevad standardse SICK-valgusega kardina, ütles Mike Stock, Finn-Poweri tootejuht. Valguskardina seadistamine on programmeeritav CNC ja see on parooliga kaitstud. "Tõhusust saab tõsta valguse eesriide integreerimisega piduriga," ütles Stock.
Lisaks on enamik 220 tonni ja kergemaid pidureid nüüd elektriajamiga, mis tagab kogu aeg otsese juhtimise.
"Raske tööjõuga vedrude tõttu ei ole võimalik, et ram saaks tahtmatult ilma võimsata langeda," ütles Stock.
TRUMPF Inc. pressiturustuse müügi insener Jonathan Chomicz ütles, et tänane ohutustehnoloogia ei takista masina kiirust ega tootlikkust ega kitsenda käitajate liikumist, piirates neid "turvalistele aladele" pidurite ees.
"TRUMPF on suutnud integreerida meie ohutussüsteemi funktsiooni masina tööga," ütles Chomicz. "Seda tehes oleme muutnud selle süsteemi toimimise ohutuks ja kergesti kasutatavaks isegi operaatorite jaoks, kellel pole palju paindekogemusi."
Bystronic Inc. pressihaldur Casey Schlachter ütles: "Trikk on saada tõhus süsteem, mis ei lase tootmist aeglasemalt." Uus laservalguskaitsesüsteem, nimega AKAS, töötab kahe kuni kolme laservalgusega, mis on koondunud ülemise löögipea keskele, võimaldades sõrmedel olla nii lähedal kui 1 in.
Ühtlasi on ettevõttel standardprofiilid kõigi pressipidurite küljel ja taga, mis peatavad ram ja tagapaneeli avamise, ütles ta.
Bystronici tarkvaral on rõhu referentstehnoloogia, mis loeb koormusrõhu ülekoormuse, mis võib tekkida siis, kui V-surma kohal on liiga paks leht, ütles ta. Lehe paksust mõõdetakse painutamise ajal painutamise ajal.
