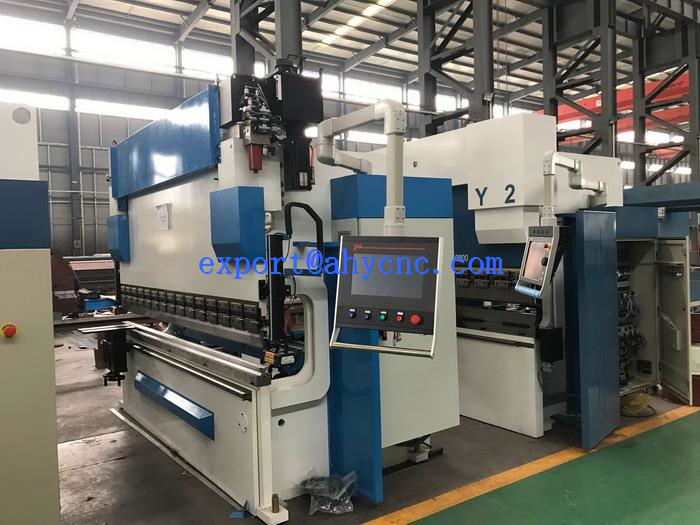

AHYW Yawei ePrAX-hübriidpress-pidur 6 telg Hiinas valmistatud lehtmetallist painutusmasin
AHYW Yawei 6-teljeline CNC-hübriidpresspidurid 3m metalli painutusmasina Hiina tehases
Hiina Yawei Hoerbiger ePrAX CNC hübriidpressid
Hiina tegi ePrAX-i hübriidpresside pidurid koos Itaaliaga ESA S640 DSP MCS-i laserkaitsega
AHYW Double servovariable pump ePrAX Hybrid prindipiduri Yawei toodab
AHYW Electro hüdrauliline ePrAX hübriid-servopump vajutage pidurimasinaid 4 teljele
Saksamaa Hoerbiger ePrAX CNC hübriidpresside pidurimasin on uusim kõrgtehnoloogiline Synchro pressipidurite konstruktsioon tänu Saksamaale Hoerbiger ePrAX Electro hüdraulilise hübriidsüsteemi disainile.
Keskkonnasõbralik, 65% energiasääst, täpne, kiire, vaikne, tõhus, vastupidav

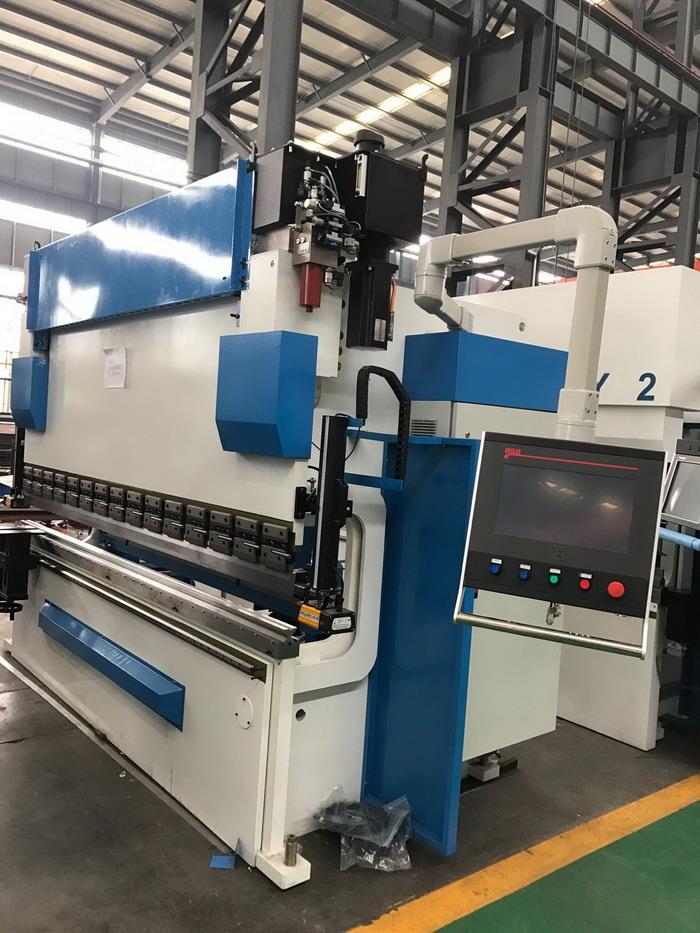

AHYW hübriidpresside piduriseadmete peamine elektrohüdrauliline struktuur:
AHYW Hoerbiger ePrAX hübriidsüsteem, mis on paigaldatud otse Y1 ja Y2 silindrite peale;
ventiilid, pump, servomootor ja õlipaak on integreeritud ePrAX-i.
1, Y1 servo-hübriid, sealhulgas tank, servomootor ja ventiilid
2, Y2 servo-hübriid, sh tank, servomootor ja ventiilid
3, Itaalia Phase servo drive Y1 ja Y2 hübriidsüsteemile
4, Y1 ja Y2 silindrid
Hoerbiger ePrAX-i hübriidpresspidurid, HOERBIGERi poolt välja töötatud elektrohüdrauliline ePrAX®-juhtimissüsteem surub vahele ventiiliga juhitava ePrAX®basic ja servomootoriga ePrAX®-lahendused
vajutage piduritele. See süsteem on järjekindel edasiarendus servomootoriga presspidurisüsteemidest alates
HOERBIGER.
See on elektrohüdrauliline süsteem, mis ühendab mõlema jõuülekande tehnoloogia eelised: erinevalt elektriajamist on see tänu hüdraulikale võimas ja vastupidav, kuid kompaktsest konstruktsioonist tulenevalt ei ole väliseid õlivoolikuid, mistõttu on see puhas ja lekib vabalt kasutatav kuna kõik komponendid on silindrile kompaktne.
EPrAX®-kontroll kontrollib masina juhtseadme (CNC) elektrilist sisendit mehaanilisele lineaarsele liikumisele *. Selle saavutamiseks suhtleb masina kontroller telje kontrolleriga ja seejärel mootori kontrolleriga.
Sünkroniseeritud silindrid järgivad eelvalitud profiile, mis koosnevad tööliigutusest või kiirest liikumisest
kontrollitud jälgimine. Ajam reguleerib paindemehhanismi asendit - ja selle jõudu tembeldamise ajal - kiiruse muutuva mootoripumba seadmega.
AHYW China Yawei hübriidpresside masina peamine tööpõhimõte:
AHYW CNC Press pidurikontroller saab arvutada vajaliku rõhu teatud profiilide painutamiseks automaatselt,
CNC annab käsu servomootorile ja ajamile jõuab nõutav pöörlemiskiirus vajaliku õli vooluga
viige läbi üks paindustsükkel, kasutades kiiruse muutujaga mootoripumpi; samal ajal kui kaks ühikut lineaarselt jälgivad reaalajas ram-positsiooni ja tagasiside CNC-le pidevalt.
Muutuv mootoripump töötab ainult siis, kui pressimine painub, peaaegu seiskub ooterežiimi ja materjali käsitsemise etapis.
Metalli painutusmasinate eelised, mis töötavad koos Hoerbiger ePrAX Hybrid pressipidurisüsteemiga
EPrAX®-juhtimissüsteem on uuenduslik servomootor pressipiduritele, millel on äärmiselt lihtne silindri liides ilma väliste torudeta. Lihtne ajami / silindri liides tagab kliendi silindri kerge paigaldamise. Selle tulemusena pakub ePrAX®control klientidele järgmisi eeliseid:
Kiire - jõudluse suurendamine kuni 10%, vähendades tsükli aega
Tõhus - kuni 50% energiatõhusus võrreldes tavaliste süsteemidega
Täpne - kuni 0,005 mm positsioneerimistäpsus (kõrgete silindrite / servo tihenditega)
Paindlikud - löögid kuni 500 mm realiseeritavad
Usaldusväärne - minimaalne lekkeoht
Whisper - vähendatud müra areng kõikides töörežiimides
Kompaktne - loob keskmises trassis uue ruumi
Ühilduv - lihtne integreerimine CNC-sse
Kulude optimeerimine - vähem paigaldus- ja teeninduskulusid
Keskkonnasõbralik - oluliselt vähenenud õli maht
AHYW Yawei standardvarustuses tehtud ePrAXi hübriid CNC presstrükk 6 teljel:
Itaalia ESA tegi ESA S640 täieliku puutetundliku ekraani kontrolleri, millel on ühenduseta tarkvara
6 telje automaatjuhtimine Y1, Y2, Z1, Z2, X & R ja CNC mootoriga mehaaniline paindetõrje tabel
Saksa Hoerbigeri ventiilid ja ePrAXi hübriidsüsteemi integreeritud pump
Itaalia Phase servo mootor ja sõita hübriidsüsteemi
Jaapan Yaskawa servomootor X & R auto tagumise gabariidi jaoks
Saksa Heidenhaini lineaarne skaala Y1 ja Y2 jaoks
Taiwan Hiwin tegi palli kruvi ja lineaarse juhiku tagasi
Lai Trumpf pressbrake sõrm peatub kahesuunalisel lineaarsel juhendil
Amada-EURO tüüpi kiire kinnitus
Amada-EURO karastatud 88 kraadi ülemine stants ja 2V kiire muutus surevad
Schneideri peamised elektrilised komponendid kapis
Imeline jalgpedaal koos avariipeatustega
AHYW Yawei valikulised 6-teljelised hübriidpresspidurid Hiina toodab:
Itaalia valmistas ESA S650W, ESA S660W 2D & 3D puutetundliku ekraani CNC Press pidurikontrolleri
DELEM tegi DA66T, DA69T 2D & 3D graafilise täisekraani kontrolleri
CNC-kontrollitud hüdrauliline lauaplaan
5-teljeline CNC-automaatjuhtimisega automaatpress-pidur

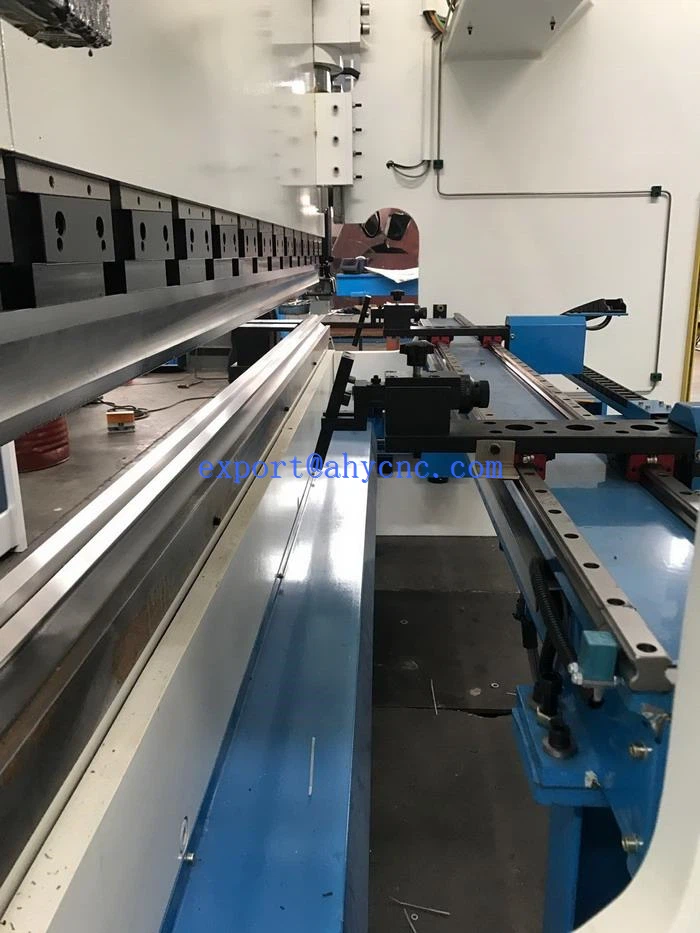

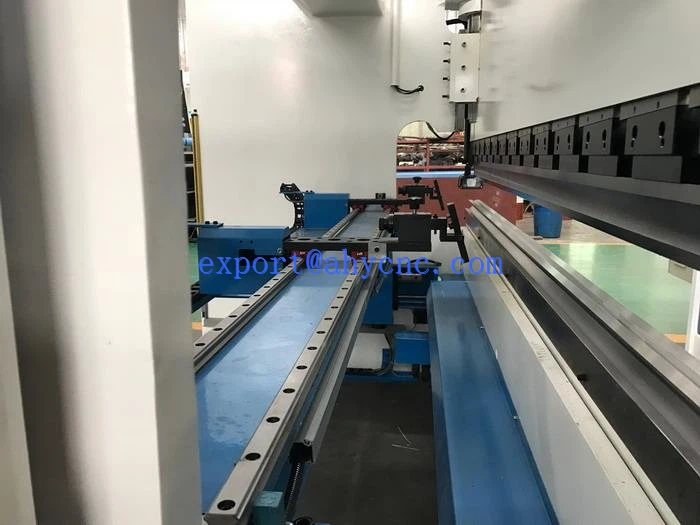

6-teljeline CNC-automaatjuhtimisega pidurite tagumõõtur, X1, X2, Z1, Z2, R1 & R2 6 telg
Itaalia valmistas Rolleri pressi pidurite tööriistad ja survelauad
Itaalia tegi Rolleri presspumba pneumaatilise või hüdraulilise kinnitussüsteemi
Wila uus Standard Premium / Pro Press piduri tööriista hoidik
Wila uus standard Premium / Pro Press piduri tööriistad
Wila SMART TOOL LOCATOR (STL) SÜSTEEM
Saksamaa SICK CE Light kardinapiduri pidur kaitseb CE versiooni
Saksamaa Pilz Light kardin või laserprinteri piduri sõrmekaitse
Itaalia tegi DSP Laser-sõrme valvesüsteemi

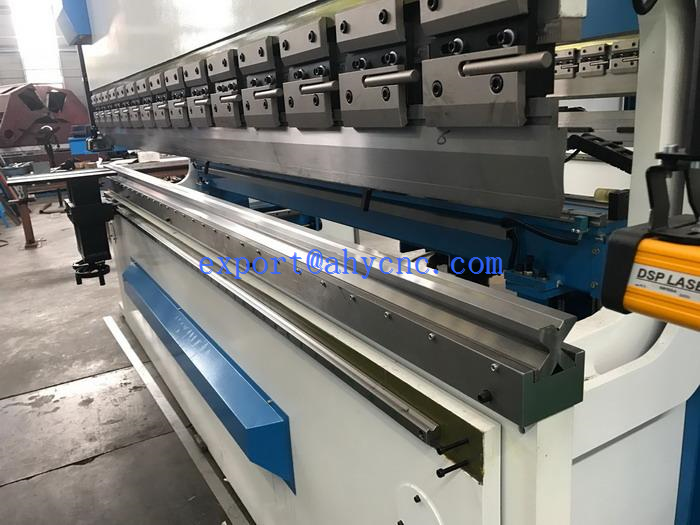

Itaalia tegi DSP laserkaitse CE MCS-i turvasurvepiduriga
Austraalia valmistas CNC Press piduri Lazersafe valve süsteemi
Lazersafe LZS-005 vajutage piduriklotsile Lasersalvestus PCSS-i turvakontrolleriga
Lazersafe IRIS & IRIS PLUS vajuta PCSS-i turvasüsteemiga piduri pildistamise laserkaitset
CNC-juhitavad press-pidurdusvahendid, CNC-juhitavad press-pidurite painutamise järgijad
Lazersafe IRIS valvur, piduripidurite ohutuse valvuri kiireim painutuskiirus
IRIS on integreeritud reaalajas pildistussüsteem, mis pakub piduriklotside tootjatele suuremat funktsionaalsust, ühendades suure jõudlusega optilise kaitse reaalajas töötlemise abil. Kahes mudelis saadaval olevad IRIS ja IRIS Plus süsteemid sisaldavad laserlülitit ja vastuvõtja komplekti, mis on paigaldatud pressipiduri ülemisele talale. Igal mudelil on vastuvõtjaüksuses sisalduv kiire digitaalne kaamera ja pildiandmete töötlemise süsteem.
Omadused
IRIS-i poolt töödeldavaid pildiandmeid saab kasutada mitmesuguste täiendavate kasutajafunktsioonide rakendamiseks CNC-pressisüsteemis kohandatud tarkvararakenduste arendamise kaudu. IRIS nõuab, et pressipiduri tootja integreeriks CNC pressipidurisüsteemiga kohandatud seadmetega ning funktsionaalsus ja funktsioonid erinevad sõltuvalt kasutatavast CNC pressisüsteemist ja sellest, kuidas tootja rakendab kogu protsessi. Täiustatud funktsioonid nõuavad, et tootja töötaks välja CNC-tugipidurisüsteemi tarkvara.
Keera kiiruse juhtimine
Euroopa pressipiduri standard EN12622 kohustab paindumiskiirust piirama 10 mm / s. See kiirusepiirang tagab üldise ohutustaseme, juhtides kiirust, millega operaatori poole liikuv materjal liigub painutamise ajal. Masinadirektiivis ja EN12622-s on siiski klauslid, mis annavad aluse kiirematele painutuskiirustele laiema V-ga, tingimusel et teatud toiminguid saab nõuetekohaselt jälgida.
CNC press-pidurite ohutuse painutussüsteemis saab tootja seada suurema laiuse V kiirema painutuskiiruse. Kiirema paindumise hõlbustamiseks hõlbustab paindekiiruse juhtimise protsess automaatselt selle kiiruse jälgimist, millega operaatorit puudutav materjal liigub läbi selle paindekaare. Selleks töötleb IRIS painutusprotsessi reaalajas kujutisi ja arvutab liikuva lehe nurkkiiruse, et mõõta osa moodustumise kiirust. Kui laiema V-otsaga nurkkiirus on kitsam V-de kasutamise ajal piisavalt madalam kui kiirus, on lubatud kiirem painutuskiirus. Seda arvutatud kiirust võrreldakse CNC-s programmeeritud riiuli laiusega ja kui nurkkiiruse lävi piires võimaldab masin jätkata materjali painutamist kiirusega üle 10 mm / s.
Hõõrdekiiruse juhtimine jälgib pidevalt painutusprotsessi, nii et juhul, kui nurkkiirus ületab maksimaalset läviväärtust või kui operaator valib vale dieedi laiuse, siis masin peatatakse ja painutamine saab lõpetada 10 mm / s juures.
Kombineerimissüsteemina pakuvad nii IRIS kui ka IRIS Plus mudelid optimaalset optilist kaitset, kui tööriistad on suure kiirusega suletud, siis kui painutusprotsess algab, võtab üle optilise pildistamise funktsioon. Painutamise ajal võtavad ja töötlevad süsteemid pildid reaalajas ja edastavad andmed CNC-süsteemi SmartLinki kaudu. Pilditöötlussüsteem ja tarkvara on täielikult sisestatud IRIS- ja IRIS Plus-vastuvõtjatesse, mistõttu ei ole vaja täiendavat töötlusseadet ega tarkvara.
IRIS ja IRIS Plus optiline pilditöötlus on paindlik, avatud platvormi tehnoloogia, mis võimaldab pressipidurite tootjal kasutada reaalajas pildiandmeid (SmartLinki kaudu), et rakendada mitmesuguseid CNC-süsteemi kasutajate funktsioone, nagu Bend Speed Speed, Dynamic Angle Control , Active Angle Control pluss palju muud.
Lisateave Euroepani kohta, Suurbritannia ja Itaalia tegid Hoerbiger ePrAX CNC hübriidpresside 6 telje, saatke meile e-kiri!
